振動分析儀工作原理介紹_振動分析儀使用方法
便攜式振動分析儀在汽輪發電機組現場振動測試中，便攜式振動分析儀常用的振動傳感器有三種類型，它們是測量轉軸相對振動的電渦流非接觸式位移傳感器，測量軸承座及基礎、氣缸結構等振動的慣性式速度傳感器和電壓式加速度傳感器。便攜式振動分析儀此外，為了測量轉軸的絕對振動，常采用由一個電渦流非接觸式位移傳感器和慣性式速度傳感器組合而成的復合傳感器。
樽祥CSI
2140振動分析儀采用的是陀螺儀測振原理，可對微小振動及超強振動進行測量，可連續監測振動對象三軸方向的振動加速度，并能進行數據輸出顯示及分析。
基波頻率幅值丈量采用中心頻率可調的帶通濾波器給出，振動丈量的二次儀表是將傳感器轉換過來的電訊號進行測量、記錄和分析。振動丈量一般包括丈量總幅值(振動分析儀即通頻值)基波頻率的幅值和振動相位以及其他高次或低次諧波頻率幅值。總振動幅值丈量直接采用峰峰(peaktopeak值檢測器給出。而其他諧波頻率的幅值丈量則常采用自動跟蹤帶通濾波器。

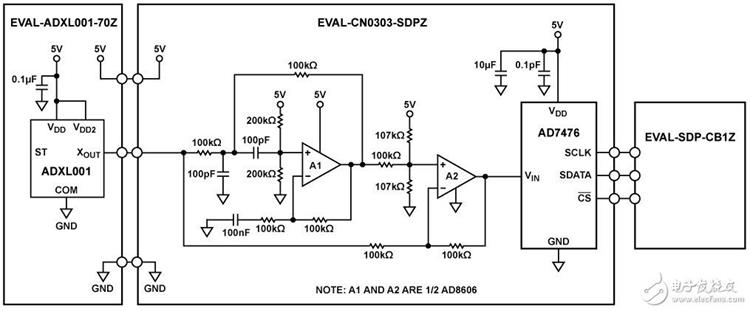

振動分析儀工作原理
振動相位的丈量是確定轉子每轉一周時通過基準脈沖信號與基波信號波形上的某一位置(通常是正峰值)相對時差?；鶞?zhǔn)脈沖信號是轉軸所開的鍵槽或所貼的金屬凸片以及反光帶位置轉動到對應于固定的電渦流傳感器及光電傳感器位置時發出?；鶞?zhǔn)脈沖信號通過計數器也能轉換成轉速測量。
振動分析儀測振儀一般都采用壓電式的，結構形式大致有二種：①壓縮式；②剪切式，振動分析儀原理是利用石英晶體和人工極化陶瓷（PZT）的壓電效應設計而成。當石英晶體或人工極化陶瓷受到機械應力作用時，其表面就產生電荷，所形成的電荷密度的大小和所施加的機械應力的大小
成嚴格的線性關系。同時，所受的機械應力在敏感質量一定的情況下和加速度值成正比。在一定的條件下，壓電晶體受力后產生的電荷和所感受的加速度值成正比。
產生的電荷經過電荷放大器及其它運算處理后輸出就是我們所需要的數據了Q=dij?F=dij?ma式中：Q-壓電晶體輸出的電荷，dij-壓電晶體的二階壓電張量，m-加速度的敏感質量，a-所受的振動加速度值。測振儀壓電加速度計承受單位振動加速度值輸出電荷量的多少，稱其電荷靈敏度，單位為pC/ms-2或pC/g（1g=9.8ms-2）。測振儀壓電加速度計實質上相當于一個電荷源和一只電容器，通過等效電路簡化以后，則可換算出加速度計的電壓靈敏度為Sv=SQ/CaSv-，加速度計的電壓靈敏度，mV/ms-2SQ-加速度計的電荷靈敏度，pC/ms-2Ca-加速度計的電容量測振儀壓電式速度傳感器，它是通過在壓電式加速度傳感器上加一個積分電路，通過將加速度信號積一次分，可以得到振動的速度值。
