瑞典激光對中儀Fixturlaser GO Basic 激光對中儀盡管是我們最新產品系列的入門產品，它具備了最的硬件和軟件，還有其他功能增強用戶友好性。正如其他快捷對中系統，Fixturlaser GO Basic 使用了創新優越的測量探頭，使對中過程變得簡單，省卻很多停機時間。
測量技術與精度
所有Fixturlaser轉軸對中工具都使用兩個測量單元，也就是兩束激光。通過30毫米CCD接收器與線激光集成在一起的革命性技術，您實際上已無需進行粗調。這是使用單激光技術的用戶所無法享受的。使用單激光，您需要在每次調整之后重新測量。
同時，Fixturlaser GO Basic 測量單元擁有無以倫比的高精度。系統在最小夾角45度的三個旋轉位置記錄數據，每個位置采樣數可達40個，總共120個數據可讓測量結果更加精確。同時，CCD接收器可進行數字信號控制與處理，更加提供了測量的準確性。
友好用戶界面
用戶界面建基于圖標及符號，沖破語言壁壘。系統全程一步步指導對中測量和調整過程。盤車時系統會反白顯示出是否處于允許的范圍。測量結束后，屏幕立刻顯示測量結果。包括水平和垂直方向的聯軸器數值和地腳數值。聯軸器數值通過不同符號來表示角度誤差和/或偏移偏差。
在對中調整時，盤車至12點或6點垂直位置。角度導向功能可以幫你迅速定位。加減墊片時，動態更新的數據顯示會告訴你設備是否已處在允差范圍之內。同時，屏幕中的箭頭會直接指出需要移動的位置。
儲存和文檔管理
系統的文檔管理功能儲存測量數據；Fixturlaser GO Basic 可最多儲存350組測量數據。
打印測量結果非常簡單，只需要將顯示器連接電腦的USB端口即可。儲存檔案可以快速地傳送到電腦內。

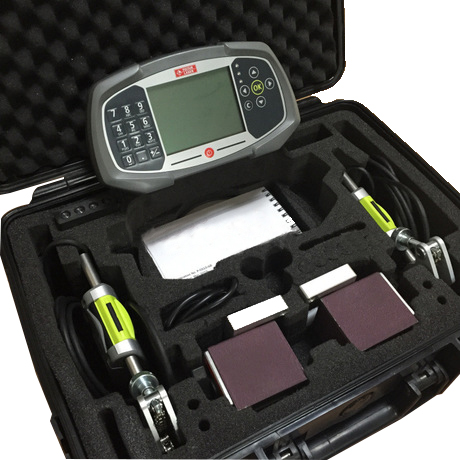

標準配置：
1個顯示單元
1個Fixturlaser激光器M2
1個Fixturlaser激光器S2
2個軸支架，共包含4根連桿(150 mm)和1根鏈條(470 mm)
1根USB連接線
1個卷尺
2個連桿工具
3節LR14 C-cell堿性電池
1本Fixturlaser GO Basic手冊
1本Fixturlaser GO Basic CD-ROM手冊 - 多語言版
技術參數
FIXTURLASER GO BASIC - 完整的系統
重量（包含所有標準零件）:6.8 kg
存放溫度:-20至70℃
機箱
材料:高沖擊力的ABS塑料
密封:配有空氣壓力補償閥，可防塵、防水（5米/16英尺）且防空氣
墜落測試：混凝土地面上方3米（10英尺）
尺寸:400 x 320 x 170 mm
顯示裝置
外殼材料:高沖擊力的ABS塑料
運行溫度：0至50℃
存放溫度：-20至70℃
相對濕度：10 – 90%
重量:含電池為0.7 kg
尺寸:205 mm x 116 mm x 56 mm
環保性：IP 54
閃存:4 Mb
顯示器尺寸:4”對角(80 x 60 mm)
界面:薄膜開關按鍵
外圍設備:2個RS-485，1個USB從動端口
電源：3節1.5V LR-14 (C)堿性電池
運行時間： 15小時的標準使用
LED指示器:綠色、橙色和紅色，已指示對中狀態
測量裝置
外殼材料：鋁合金和高沖擊力的ABS塑料，使用TPE橡膠進行模塑
運行溫度:0至50℃
相對濕度:10 – 90%
重量:186 g
尺寸:79 mm x 77 mm x 33 mm
環保性：IP 65
激光器:650 nm 2級二極管激光器
激光線扇形角:6°
激光線寬度(1/e2)：1,6 mm
激光線發散度全角：0.25 mrad
激光器功率：< 1 mW
測量距離：最大5m
檢測儀CCD檢測儀長度：30 mm
檢測儀角度對邊:30 mrad/m (3 mm/100 mm per meter)
檢測儀分辨率：1 μm
測量精確度: 0.3% ± 7 μm
LED指示器： 激光器傳輸和狀態指示器
測斜儀分辨率:0.1°
測斜儀精確度：±0.5°
環境光保護：濾光和環境光信號抑制
電纜:2根，長為2 m（6.5英尺）
激光器安全性
軸支架
夾具:鏈條的V型夾具，寬度為20 mm
材料:鋁合金
軸直徑: ? 20 – 175 mm 配有? 20 – 450 mm 的延伸鏈條
連桿:4根，長150 mm
