VIBER-X5振動分析儀解決風機滾動軸承故障并提供解決方案！
某發電廠單級離心式風機，輸送一定流量、一定壓力、介質溫度70~100C、濃度小于10%的煤粉氣流，風機轉速為1485r/min、配用1臺功率為850kW的高壓交流電動機。風機為懸臂轉子，同側雙支撐結構，兩組支撐軸承布置在同一個軸承箱體內，用機械油潤滑，軸承箱體內用水對軸承進行冷卻。風機側為兩個并列放置的單列向心短圓柱滾子軸承。

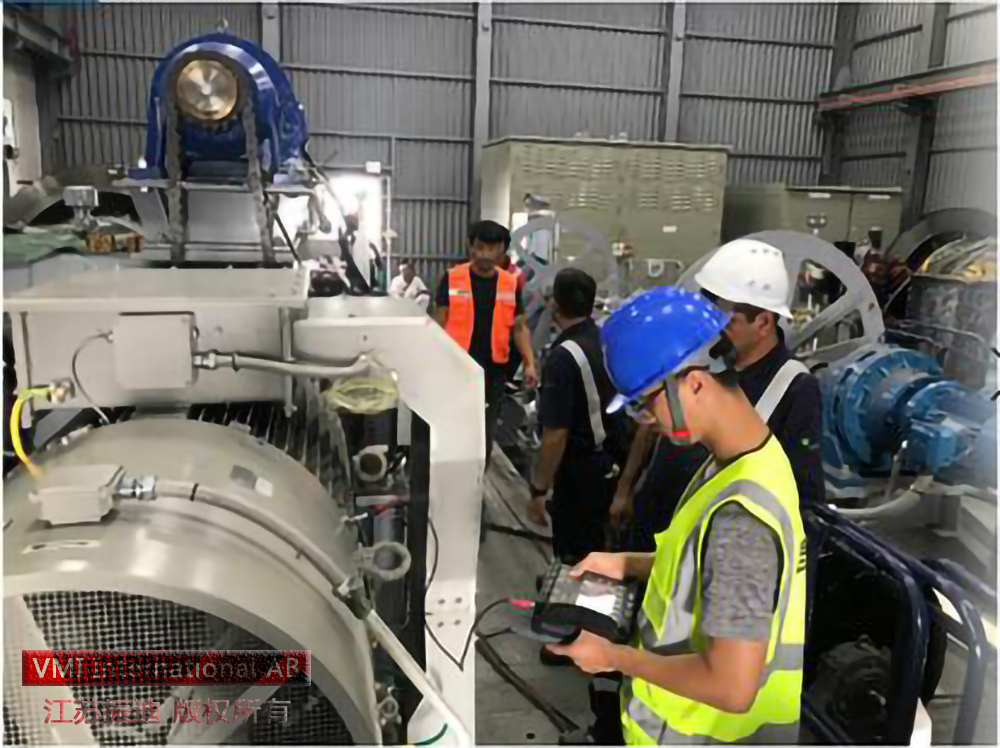

通過VIBER-X5振動分析儀對機組的定期監測和檢測，并對采集的數據進行分析，發現風機軸承存在隱患。分析軸承水平方向振動頻譜圖中各振動峰值，再根據軸承型號(NU334)對照軸承手冊，可計算出該軸承各故障頻率，其中軸承外圈故摩頻率為154.10Hz。對照頻譜圖找出軸承外圈故障頻率及其倍頻，同時，倍頻兩側均分布有1倍頻(1×)轉速頻率的邊頻帶，說明軸承外圈故障已嚴重到一定程度。
根據VIBER-X5振動分析儀監測分析，建議在大修中檢修軸承。后來利用設備大修的機會對風機進行解體，解體后發現風機端內側軸承外圈出現一貫穿性裂紋設備大修解體發現了缺陷的存在，該案例說明利用健康監測方法能夠在設備運行過程中發現運轉設備內部的故障保障機組的高效安全運行。
多年來，江蘇振迪檢測工程師團隊一直專注于軸承的振動故障研究，為3000+企業解決了設備的各種振動故障問題，得到了眾多客戶的認可，如果您也有難以解決的設備故障問題，請致電我司，咨詢熱線：15370388628（微信同號）
