激光對中儀_雷射對心幾何校正技術
激光對中儀_直線度校正技術

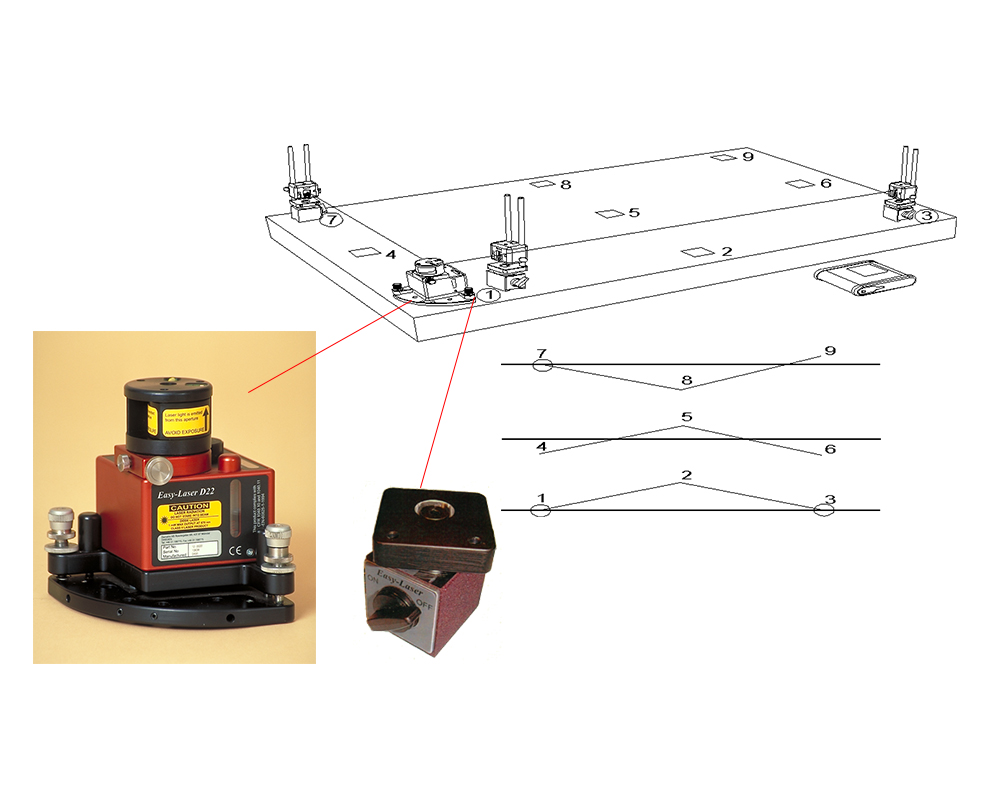

如果雷射發射器所發射出來的雷射可以在某一個定點上 360 度旋轉，于是雷射就形成了一個量測校正的基準面，在量測過程中，同樣保持這個基準面永遠固定不動，而雷射接收器在某一個量測面，能夠精確地讀取每一個量測點到基準面之間的距離，如此一來，我們便可以進行平面度的量測校正了。如果任取其中三個量測點做為新的基準面，就能計算出其他量測點到新的基準面的偏差值。

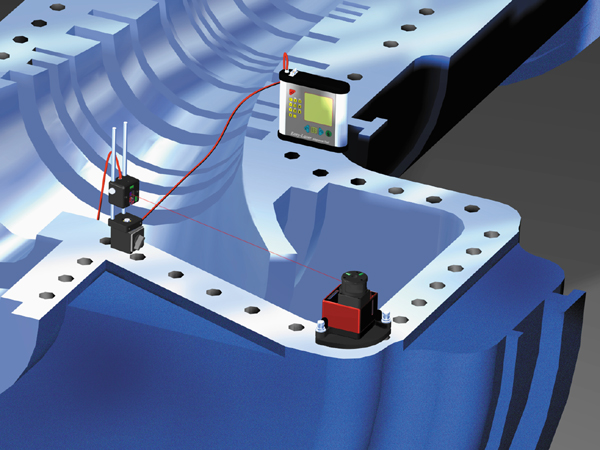

激光對中儀_平面度校正技術
激光對中儀_平面度校正技術

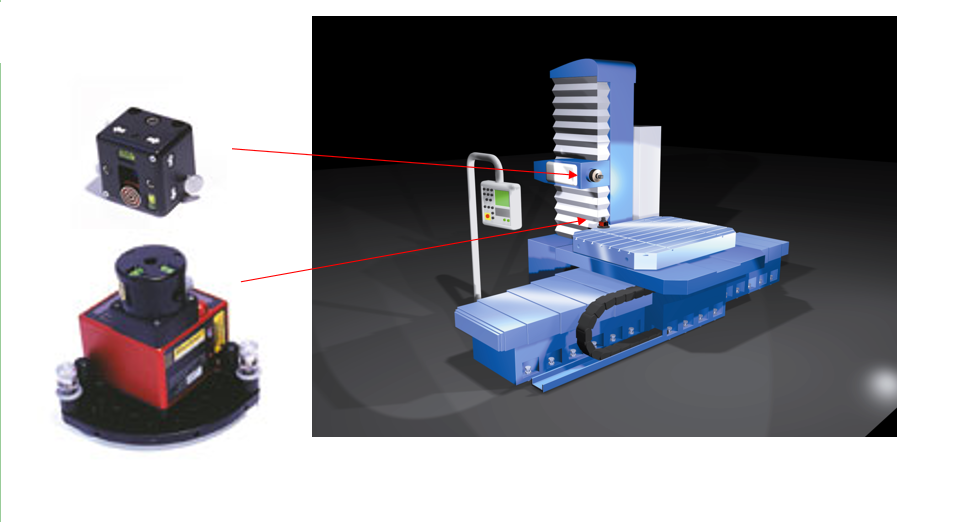

如果雷射發射器所發射出來的雷射可以在某一個定點上被切換90度，使新的雷射射束與舊的雷射射束形成90度角，再進行直線度與平面度校正原理量測，我們便可以進行垂直度的量測校正了。如果在舊的雷射射束任取其中二的量測點做為新的基準線，就能計算出另二個量測點到新的雷射射束的偏差值，而得到二條直線間的垂直度校正。如果雷射射束在某一定點上能作 360 度旋轉，就能實施一條直線與一個平面的垂直度校正。
激光對中儀_垂直度校正技術

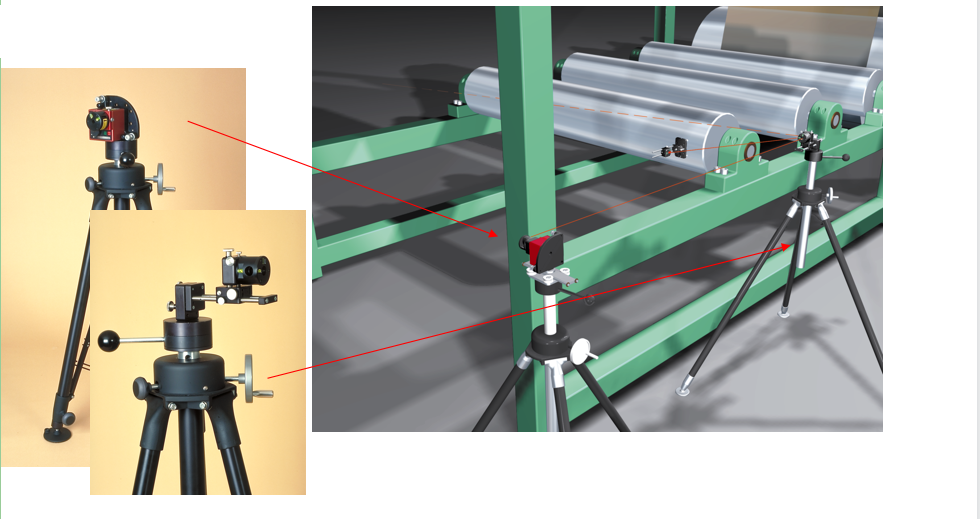

利用雷射為直線光束的特性將雷射光束經兩次精準90°折射，而形成一ㄇ字型。
如一支輥輪為基準，將雷射光束經兩次精準90°折射，則此兩雷射光束為平行光束，再以此兩平行光束為基準條件，調整預校正之輥輪在標準之內，因皆由同一支輥輪為基準，所以不會有累計誤差，為其此方式之最大優點。
激光對中儀_平行度校正技術
如果雷射發射器所發射出來的雷射在量測過程中保持不動，而雷射接收器被固定在圓孔中后接收讀值，并將讀值歸零后，再將雷射接收器反轉 180 度后讀值，將所得讀值除以二，此計算后的數值即為孔心到基準線(雷射)的距離。如果再應用直線度的原理進行量測，我們便可以各個相連圓孔的中心線量測校正了。如果任取其中二的圓孔的量測點做為新的基準線，就能計算出其他圓孔中心到新的基準線的偏差值，此為圓孔中心線校正。
