一、振動分析診斷意義
運用振動分析診斷手段和旋轉設備監控系統對于許多工廠生產高質量的產品是非常重要的。
設備的振動會造成產品質量等級的降低，產生產品的浪費，并引起關鍵設備的突然停機而造成不可挽回的經濟損失。
這些年來，振動分析技術廣泛應用于各種制造行業，成為各大制造業公司提高機器設備效率、合理安排設備維護工作的助手。
二、什么是振動?
振動是一物體相對于某一參考點的往復式運動。如彈簧懸掛一物體，若忽略所有摩擦、空氣阻力，當彈簧被拉下再釋放后，彈簧會以其原來的平衡點為基準，上下來回不停運動------簡諧振動。
三、振動的三要素及其涵義
振幅 (Amplitude)—振動的強度
頻率 (Frequency)—單位時間內的振動次數
相位 (Phase)—兩物體間振動發生的時間關系
任何振動都是由振幅、頻率及相位三大要素組成。從振動分析的角度看，三大要素對機械設備來說都代表不同的意義：
1、振幅大小說明了設備運轉異常狀況的嚴重性；
2、頻率分布代表了設備損壞或振動來源之所在；
3、相位差異代表了設備運轉所產生的振動模式。
四、振動分析診斷問題改善步驟
1、確認是否做振動分析。
2、收集設備的相關資料。
3、判斷設備可能發生的強制振動種類。
4、決定測量點、測量工具及預備測量訊號種類。

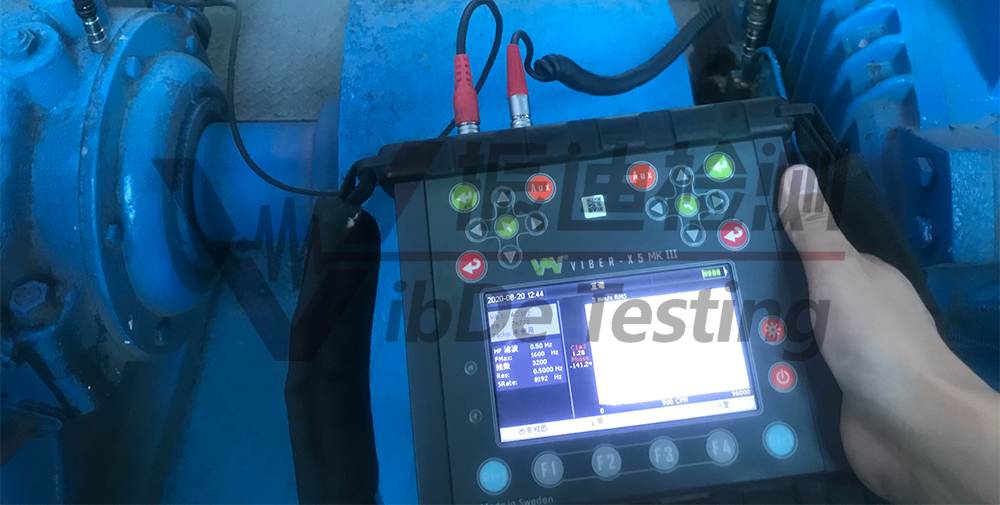

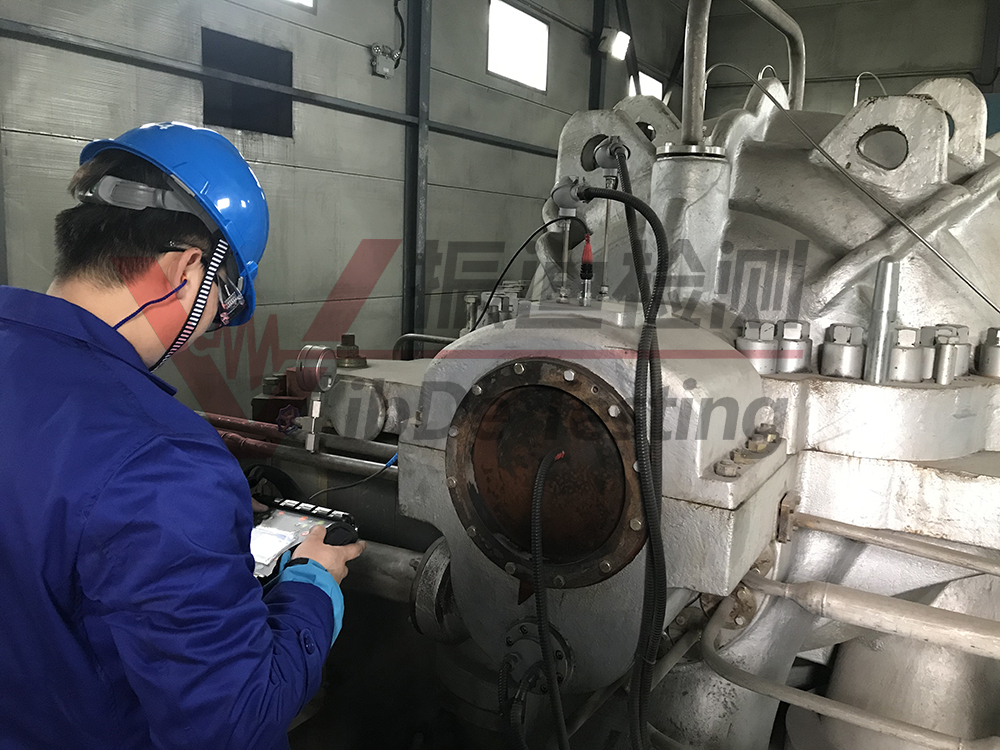

5、采集振動訊號。
6、分析振動訊號。
7、出具分析診斷結果及改善建議報告書。
五、設備相關資料
運用振動分析診斷技術診斷機械設備問題時必須盡可能收集到所有能夠得到的信息。
1、設備設計資料：工作轉速、軸承型號、設備型式、聯軸器型式、 葉輪葉片數、齒輪齒數、電源頻率、管路設計等。
2、現場感官檢查：基礎、機座、固定螺絲、管路、軸承潤滑、軸承溫度、異常噪音、異常傳動等。
3、損壞維修歷史：各種保養周期、損壞原因、損壞情形、更換零件記錄、各種校正記錄等。
4、其他檢測分析記錄：溫度趨勢、振動值趨勢、壓力、電壓、電流等。
六、振動頻譜分析基礎
振動分析診斷訊號有頻譜、時間波形、相位分析、共振分析等。需考慮儀器功能、設備特性等決定應用那種訊號。
頻譜分析能說明最常見的機械問題，因此，充分利用前面提到的各種信息，靈活運用振動原理及測量技巧，可以掌握設備的真正問題極其嚴重性。
如果簡單套用簡易頻譜分析診斷法則而給出錯誤的診斷，除了會增加設備保養成本，還會導致機械維修人員對振動分析技術喪失信心。
七、不平衡定義及原因
定義：當轉動件慣性軸心線與轉動軸心線不在同一直線上時，此轉動件則為不平衡。
原因：1、轉動件本身不對稱；
2、加工制造上的公差；
3、組裝安裝不當；
4、轉動件運轉時變形；
5、轉動件破損磨損；
6、轉動件附著異物。
八、不對中定義及原因
定義：指聯結在一起的兩臺設備的運轉中心線不在同一直線上。
癥狀：1、軸承、軸封、連軸器、轉軸損壞；
2、軸承位置有高溫，甚至大量排出潤滑油等現象；
3、基礎樁螺絲有松脫現象；
4、連軸器間隙過大或破損；
5、連軸器有高溫且橡膠連軸器會有粉末排出；
6、電機運轉電流偏高；
7、軸承損壞軌道上有180度與內外對稱磨損。
九、機械松動特征及原因
1、不論外松動或內松動，頻譜均會顯示明顯的1X、2X、3X……7X、8X或更高的轉速頻率，且徑向和軸向都有相同特征。
2、外松動與內松動的頻譜通常還是有些不同。
原因：1、外松動：結構、底板、基礎松動或螺栓松脫；
2、內松動：兩配合元件之松動如軸與軸承內圈、軸承蓋與軸承外圈、軸與葉片等配合不當。
