振動分析診斷_故障真?zhèn)蔚脑\斷
在某些狀態監測參數（如振動值、軸位移值、瓦塊溫度等）發生較大變化、甚至報警、聯鎖停機時，機械設備本身是否真的發生了故障，是否為儀表失靈或生產工藝系統波動所造成的假象，是故障診斷首先應解決的問題。由于儀表失靈在大機組所發生的各類故障診斷中所占的概率較大，以及因生產工藝系統波動或操作不當（特別是在開車或負荷調整的過程中）而產生的故障也常有發生，因此切忌僅限于一、兩個因素就輕易判斷發生了機械設備故障，而應該根據系統、儀表、運行、現場等多方面情況進行綜合的判斷。利用振動分析診斷技術來實施解決。
1. 首先應查詢故障發生時生產工藝系統有無大的波動或調整
生產工藝系統的異常變化會造成機組工質的組份、流量、壓力、溫度等發生異常的變化，從而引起機組振動、軸位移、出力等發生變化，但此時機組未必發生機械損傷故障。如果系統發生了變化，盡管機組的振動值、軸位移值明顯增大，甚至報警，但只要不再繼續上升，機械損壞的可能性往往較小，完全不用急于停機，可以監視運行、觀察處理。常見的工藝系統波動所引起的一般故障，有小流量以及氣體組分變化引起的旋轉失速或喘振，工質變化引起的轉子結垢，進出口壓差變化引起的轉子軸向力偏大，等等，這些故障若處理及時、正確，則可消除、減弱。然而，要是已連鎖停機或者振動值和軸位移值仍在繼續上升，那么說明故障較為嚴重，很可能發生了機械損傷。常見的工藝系統波動所引起的機械故障，有強烈喘振引起的動、靜件振動碰擦損壞，工質帶液引起的軸向力過大所造成的推力軸承損壞，等等。如果系統未發生任何變化，同時又能確定儀表無誤，那么在振動值突然明顯增大、甚至報警、聯鎖停機的情況下，機械損傷故障肯定是真的發生了，多數為機械脫落引起的動不平衡（如斷葉片），以及軸承失效等。生產工藝系統有無波動可以向當班的操作人員、生產調度員進行查詢，如果系統配置了 DCS，則可以直接調看與機組工質組份、流量、壓力溫度等有關的趨勢圖，最好再將有問題的振動、軸位移、瓦溫及流量、壓力、溫度等做在同一時間坐標的趨勢圖上，這樣進行判斷，即快捷、方便，又準確、明了。例如，89 年，某公司 C 廠德國西門子公司制造的汽輪機機組投運不久便出現下列的問題：①振動值增大；②監視段壓力高；③出力不足。其實，蒸汽膨脹受阻，熱能難以充分轉化為動能才是造成三個問題的原因所在。而西門子汽輪機多為反動式，動、靜葉片間距相對較窄，結垢不僅會使轉子動平衡狀態發生變化、振動值增大，而且還會使通流面積明顯變小、蒸汽難以充分膨脹，從而引起監視段壓力高和出力不足。經詢問，該廠是在改用了 D 廠硬度較高的蒸汽后出現問題的。因此明確診斷為汽輪機結垢，建議用濕蒸汽低速清洗，打開缸體導淋檢查確認。在隨后的清洗中，缸內排出的全是乳白色、含有大量鈣、鈉離子的硬水。未進行開缸檢查修理，結垢消解，運行恢復正常。2000年元月，某煉廠催化煙機的振動值由以往的30～40μm上升到70~80μm，且有大幅度的波動。廠方要求解體大修、更換轉子。由于振動值為緩慢變化，而且有多次回落降低（盡管比正常值高），根據經驗感到轉子和軸承均未受到損傷，而是催化劑粘結到轉子上所致。為了說明問題，通過DCS在同一時間坐標上做出了煙機各振動值與煙氣以及輪盤冷卻蒸汽溫度的趨勢圖，結果很明顯的看到，振動趨勢的所有峰值，總是與蒸汽溫度趨勢的谷值一一對應。通過此圖無需作過多解釋，大家都清楚地的認識到，煙機的振動是由催化劑的粘結與脫離所形成的動不平衡而引起的，而催化劑的粘結明顯與輪盤冷卻蒸汽的溫度有關。因為當時為冬季，低壓蒸汽管網用戶較多，尤其是白天與夜晚相差較大，蒸汽的溫度無法保證，而且有時為濕氣。因此，根本不需要停機揭缸檢修，只要保證蒸汽的正常溫度，不讓濕氣進入，煙機的振動值就會回落、穩定。之后，車間進行了調整，在振動值為40～50 μm 的水平上連續穩定運行了 10 個月，直到計劃大修改造。
2. 其次應查看儀表、主要是探頭的間隙電壓是否真實可信
主要是探頭的間隙電壓是否真實可信由于儀表失靈造成的振動及軸位移增大的假象實在不算少，對生產企業來說儀表又是科技含量高的獨門專業，局外人很難摸清儀表是否有問題。在此情況下，通過查看探頭的間隙電壓來判斷儀表是否失靈，不失為一種比較簡單、直觀、準確的方法。對于使用較多的本特利探頭，其間隙電壓與間隙的線性特性為 200mV/mil，換算成公制為 7.87V/mm 或 0.00787 V /μm。實際運行中，伴隨著振動間隙、軸位移間隙的變化，間隙電壓必然也按照這一基本特性發生變化。也就是說，可以根據間隙電壓的數值來判斷儀表本身有無發生故障。探頭的初始安裝電壓均要求為某一定值，多數為 10 V，也有為 8 V、9 V。對于振動探頭來說，是通過直接測量及調整安裝電壓來確定探頭的位置的。考慮到：①振動探頭的安裝有一定的隨意性；②運轉后轉子被油膜托起，處于兩側 45°上方的探頭間隙電壓會有所降低（約 0.4 V 左右）；③即使振動值增大了 100μm，其間隙電壓的變化也不會超過 0.8 V；④ 其它的偏差。因此，振動探頭運行時的間隙電壓與初始安裝電壓相比較，偏差應該在±（2～3）V 以內。一般來說，超過 2V 測振儀表很可能存在故障，超過 3V 基本失靈。另外，在紀錄了機組運轉正常后各點的間隙電壓或有在線狀態監測系統自動記錄了間隙電的情況下，則消除了上述①、②因素的影響，間隙電壓的判斷將更為精確、可信。如果振動值與間隙電壓的變化關系不符合探頭特性（7.87V/mm），超過±0.5V，那么測振儀表很可能已失靈。例如，某振動探頭運轉正常時的振動值/間隙電壓為20μm /9.62 V，現在為 70μm /8.62 V，其振動值增大了 50μm，間隙電壓應該降低約 0.4 V，正常情況下不應該低于 9.22 V，至少不應該低于 8.72 V，因此測振儀表本身有問題。軸位移探頭的安裝極為精細，先反復串動轉子校對止推間隙，再取中，調零位，也就是軸位移的初始安裝電壓，最后還要校核，所以其誤差量很小，通常在±0.2 V 以內。也就是說，當軸位移的間隙電壓±軸位移值（單位：mm，遠離探頭時為“＋”，靠近為“－” ）×7.87 與初始安裝電壓相差在±（0.5～1）V 以內，則表明間隙電壓真實可信，儀表無明顯故障。若間隙電壓超出上述范圍，則表明間隙電壓有問題，儀表已出現故障，其顯示的軸位移數值令人難以相信。例如，2001 年 7 月某煉油廠連續重整循環氫壓縮機機組在通過臨界轉速時，汽輪機軸位移突然連鎖動作停機。操作人員認為，停機前機組及工藝系統一切正常，也未見止推軸承溫度升高及其他任何運行參數報警，屬儀表誤動作。經查，“二選二”的軸位移間隙電壓為 17.6 V 和 17.8 V，并從 DCS 上調看到推力軸承溫度從 52℃跳升到 56℃，且略滯后于軸位移的變化。當即判斷不是儀表誤動作，而是止推軸承的軸承合金已磨光，原因很有可能是蒸汽帶液。為證實此判斷，在不影響盤車降溫的情況下，無法進行軸承箱揭蓋查瓦，令鉗工用厚度為 2.2mm及 2.3mm 的塞尺檢查了軸位移探頭處的間隙，并從回油中摸到了軸承合金的磨損碎粒。診斷的根據是，軸位移間隙電壓安裝值為 10 V，加上 1mm 的軸承合金厚度（大機組瓦塊軸承合金厚度一般為 1～1.2mm，很少會超過 1.5mm），即 7.87V，正好與 17.6 V 和 17.8 V 相符，只有蒸汽帶液所形成的巨大軸向力才有可能造成止推軸承合金層瞬間磨光。間隙電壓與初始安裝電壓相差過大時，則表明儀表已出現故障。其中，探頭、延伸電纜、測隙儀、顯示表頭、通訊卡等各個環節上都有可能出現問題。具體來說，防松螺母沒有鎖緊時，探頭會產生松動，間隙電壓會產生較大的跳動，并造成為低頻成分不固定的間歇性、跳動性強烈振動的假象，許多工廠都曾發生過這類情況；檢修中會不經意地碰傷探頭，會造成間隙電壓突然降低或消失，某化肥廠合成氣壓縮機中壓缸的軸位移探頭，就曾被鉗工敲擊鎖母留下的突起翻邊碰傷過，一開車軸位移顯示就紊亂；浮環密封、機械密封工作狀態不好時，探頭的密封膠及線圈會被油中的腐蝕介質所腐蝕，造成間隙電壓緩慢降低，并引起振動值緩慢降低、直至消失，或者引起軸位移負方向值緩慢增大的假象，直至連鎖保護動作停機，某化肥廠氨壓縮機驅動透平曾出現過反向軸位移連鎖停機，經查是油中既有氨、又有水，造成探頭線圈腐蝕。延伸電纜接頭處密封不可靠時，油中的水分會使接頭銹蝕，造成間隙電壓忽有忽無，忽正常忽降低，直至完全消失，許多工廠過去多次發生過此類問題，某化肥廠空壓機高壓缸周圍軸位移于 96 年再次發生此問題時，一開始就被引起關注，后經觀察證實后，提前切除了連鎖，如今許多工廠將接頭移至軸承箱外；延伸電纜自身鎧甲及絕緣破損時，油中的水會引起短路，造成間隙電壓升高，某煉油廠催化主風機五機組曾發生過此問題，其它工廠也有發生，因此現在不少工廠延伸電纜的鎧甲及絕緣已增厚。測隙儀的安裝位置靠近地面，最容易發生的故障是因門、孔密封膠條失效，水進入后短路造成間隙電壓混亂，多數情況下會造成報警及聯鎖動作。本特利顯示表盤的電源卡在使用期過長的情況下也會發生問題，某化肥廠二氧化碳壓縮機在一段時間內，若干個通道的振動值都在無規則地有高有低地增大，經查各間隙電壓均有所下降，下降的幅度開始在 1～2 V，儀表部門認為無明顯問題，后仍繼續下降，最低時僅有 4~5 V，同時振動值又有較大上升，其間儀表部門終于發現是供電的電源卡出現故障，等備件到貨換上后，故障消除。如今，很多工廠都上了 DCS，有時在 DCS 上發現振動上升，甚至造成連鎖動作停車，但現場的一次儀表及就地表盤上數值仍正常，這是通訊卡出現了故障，因此當二次表或 DCS 上發現有問題時，還應到現場進行對照檢查?？傊?，因儀表故障造成的各種假象屢見不鮮，在進行故障診斷時，首先應確認儀表所顯示的信息是否真是可信、儀表本身有無故障。
3. 應查看相關的運行參數有無相應的變化
由于轉子本身是一個整體，通過聯軸器相連的幾根轉子所組成的同一軸系也是一個整體，盡管如今使用的金屬撓性聯軸器（如各種疊片聯軸器、膜盤聯軸器）以及過去使用的金屬半撓性聯軸器（如各種齒式聯軸器）能夠吸收很大或者較大的徑向、軸向、角向撓動，但畢竟不可能完全消除。因而，只要是真的發生了振動增大，那么必然是某種激振力對轉子產生了作用。此時，盡管有的部位振動增高幅度大，有的部位振動增高幅度小，對于撓性轉子甚至有的部位會因為振型的
改變反而振動變小；但是有一點是肯定的，這就是整根轉子作為一個整體的振動狀態必然發生了變化。同樣，如果真的發生了較強烈的振動增大，整個軸系的振動狀態也肯定會同時發生變化。因此，當某一軸承某一方向振動值明顯增大或甚至報警時，應調看同一軸承、同一轉子、同一軸系相關測點在同一時刻的振動值。若同一軸承另一方向的振動值也同時變大或者變小，同一轉子另一端軸承兩個方向的振動值也同時變大或變小，同一軸系上相鄰轉子軸承的振動值也同時有變化，盡管變化有可能很小、變化幅度呈衰減狀，則肯定是真實的。也就是說，不片面追求同一時刻振動值是否同時增大，盡管同時增大的概率最高，關鍵只看同一時刻振動值是否發生變化。若同一軸承的另一方向、同一轉子的另一端軸承、同一軸系相鄰轉子軸承的振動值在同一時刻無絲毫變化時，則很可能是假的。當軸位移發生明顯變化或波動時，對汽輪機應主要查看蒸汽流量以及進、排氣的溫度、壓力和監視段壓力，對壓縮機則主要看各缸、各段的進出口壓力以及氣體的組份和流量，同時都要檢查一下蒸汽或氣體是否帶液，都必需查看止推軸承的瓦塊溫度以及回油溫度、回油量等。若上述運行參數發生了明顯異常變化或較大的波動，則肯定是真的；若上述運行參數無任何變化，則很可能是假的。
4. 應察看現場有無人可直接感受到的異?，F(xiàn)象
這一條看起來很土，既難以定性、更無法定量，似乎很不科學，但實際上對判斷故障的真?zhèn)文軌蚱鸬經Q定性的作用，是非常關鍵的一條。

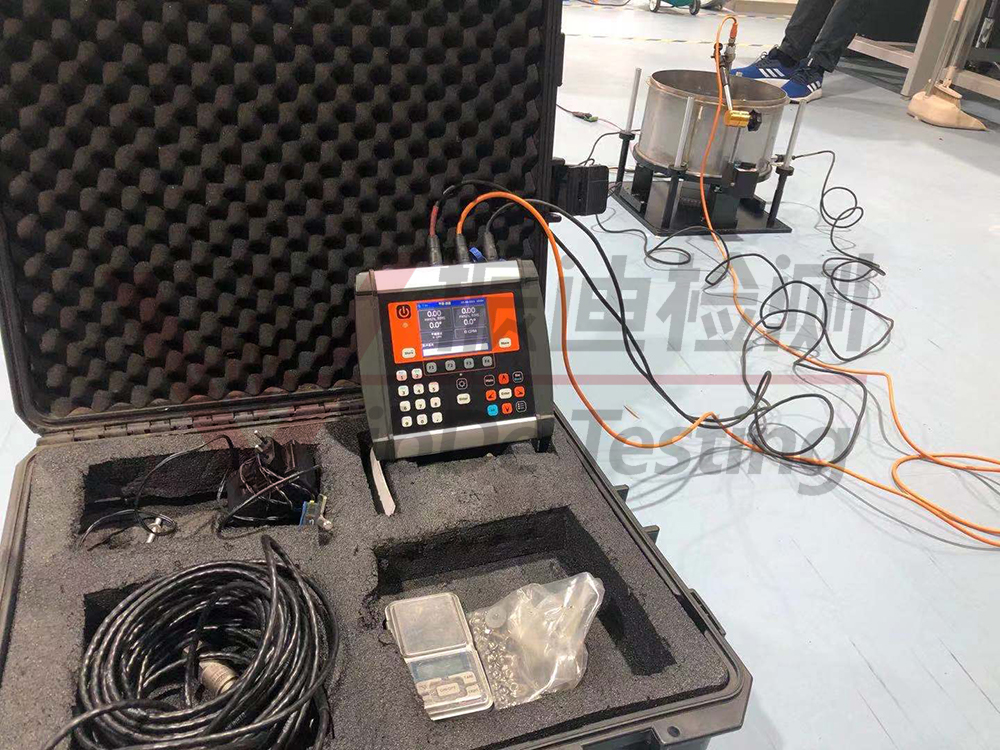

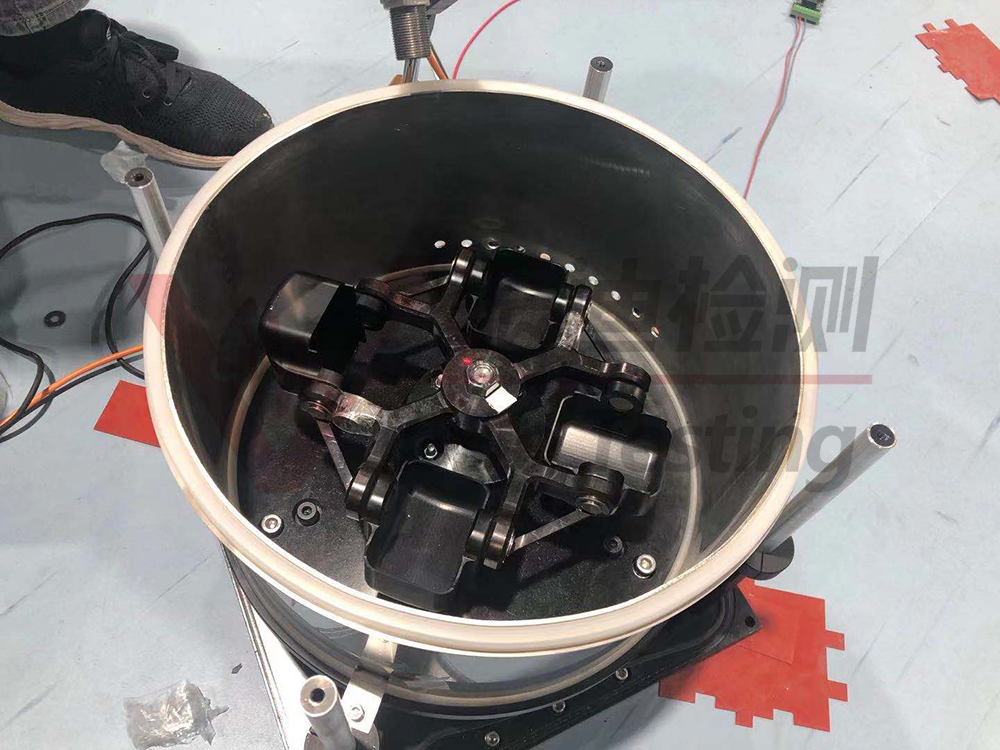

由于工藝系統和運行參數的情況有時較難摸清找準，儀表問題專業性強，三方面查起來都要耗費較多的時間。相比之下，人到現場，通過眼看、耳聽、手摸，往往只需要五分鐘，便可完成對機組狀況的總體了解，確實較為直觀、客觀、快捷。如果人都感受到了異常，那么機組肯定是發生了實實在在的變化，則故障肯定是真的，而且程度嚴重；如果感受到似乎有點異常，但不明顯，那么機組有可能發生了變化，則故障有可能是真的，其程度還不十分嚴重；如果感受不到絲毫異常，那么機器很可能沒有變化，則故障很可能是假的，即使真有故障，其程度也較輕微。當然要做好這一點，需要依靠經驗的積累，平時對正常運行的機組體驗得多、體驗得細，遇到故障發生時，自然就會感受到明顯的區別。眼看，看機組就地壓力表以判斷振動狀況，此類壓力表處于懸臂管線的末端，剛性差，對振動的反映較靈敏，正常情況下指針輕微顫動，振動增大時指針顫動的幅度會增大，機組發生強烈振動時，一眼看過去會發現整個壓力表連同根部管線在一起顫動；另外看回油的顏色和濁度，以判斷潤滑狀況。耳聽，關鍵是聽機組發出的聲音是否連續，中間有無間斷或迭加聲。聲音連續則表明運轉平穩，有間斷或迭加聲則表明很可能發生了故障（以上僅對旋轉機械而言），如果進一步再能體會出噪聲的聲調和聲量，那就更好。耳聽，聽機組現場環境噪聲以判斷機組總體運行狀況，正常運行下的機組，噪聲是連續、平穩的，其聲調和聲音自有定式；因運行參數變化或缸內設備零部件發生故障時，缸內氣體的流動就會異常，因此產生的氣流噪聲會使環境噪聲的聲調發生改變，有可能變高，也有可能變低，而聲量通常會變大；在發生嚴重設備故障的特殊情況下，不使用聽棒便可以聽到缸內因零部件掉落而造成的金屬撞擊聲或金屬輾壓聲，因齒輪斷齒而造成的“咔啦、咔啦、咔啦啦…”的金屬輾壓聲，因軸承嚴重缺油而形成的“嘰…”金屬干摩擦高頻尖叫聲，等等。通過聽棒可以了解到軸承及齒輪的工作狀況、轉子與固定元件有無發生摩擦、固定元件有無松動以及氣流的脈動狀況等，這是個細活，關鍵仍然是對連續、間斷、迭加聲、聲調的體會與把握。手摸，用手指尖觸摸軸承箱或缸體以判斷振動狀況，觸摸的點及方位不宜變，只能靠自己平時感覺的積累來判斷振動的優劣，經驗不足時可通過相互比較來加深感覺，或者使用 Vm-63 之類的便攜式測振儀；手摸的另一種方法是用手去觸摸與軸承箱或缸體上剛性較差的油管，正常情況下，手摸上去只感到輕微抖動，振動較大時手會明顯感到抖動增大，機組發生較強烈的振動時，手摸上去會感到顫動很大，甚至有麻手的感覺。例如，2002 年 10 月，某公司重催氣壓機進氣端軸承產生間歇性、跳動性振動，間歇周期由幾天一次逐步發展到一天 2～3 次，振動發生時的跳動范圍為 3～5μm，問題是振動發生后振動值回不到原來的數值，越來越高，由 60～70μm 很快發展到 80～90μm，實際上為典型的油膜渦動。由于振動值能上能下，許多人并不擔心，并認為有可能是儀表失靈。因此請公司領導到現場感受實際的振動狀況，進氣端軸承箱還包括止推軸承，箱體剛度大，但手摸的振動感極強，排氣端剛度差，但振動感覺卻不及進氣端，因此，振動故障是真實的。由于已了解油膜渦動的另一特點——突發性，領導決定立即停機。經查為油中大量帶水所引起的瓦塊銹死，根本已無法擺動。1999 年元月，某化工廠西門子汽輪機大修后多次試車均被迫中斷。其現象是，低轉速下較正常，約 3000rpm 后，伴隨著轉速升高，現場所感到的振動加大、噪聲加大（因拖了新更換的增速齒輪箱），升速到 6000～7000rpm 后，現場的振動及噪聲令人難以接受，試車被迫中斷，其間本特利表所顯示的汽輪機轉子的振動值一直正常，尚未報警。在此情況下，有懷疑軸承的、有懷疑轉子動平衡的、有懷疑不對中的，更多懷疑的是齒輪增速箱及儀表。到現場后，讓其再次開車，通過手感發現前汽輪機軸承箱箱體垂直方向振動大，而且伴隨著轉速上升而加劇，并達到難以接受的水平。同時氣缸的振動也異常的大。由于氣缸是通過貓爪扒在前軸承箱上的，因此疑點集中到前軸承箱的穩定性上，主要是連接螺栓螺母的預留間隙上。經核對西門子原始圖紙，發現該廠理解錯了制造商的要求，將 0.1～0.15mm的間隙錯誤地留到了墊圈內的碟形彈簧墊圈上，結果造成前軸承箱連接螺栓螺母與墊圈的間隙變成了1mm 以上，轉速上升后，前軸承箱隨著轉子的振動在一同上下跳動（水平方向有縱銷在限制），所以本特利表振動雖不大（其所測的是轉子相對于軸承座的振動），但實際的振動卻很大。因此，還是人的感受往往更客觀。
