紅外熱像儀原理_紅外熱像儀分類_紅外熱像儀應用
1.紅外熱像儀簡介

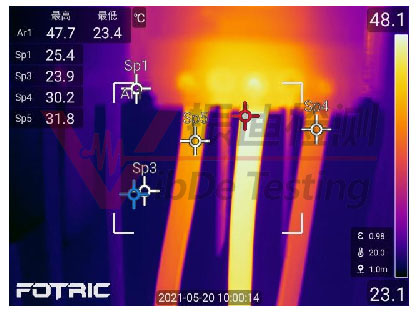

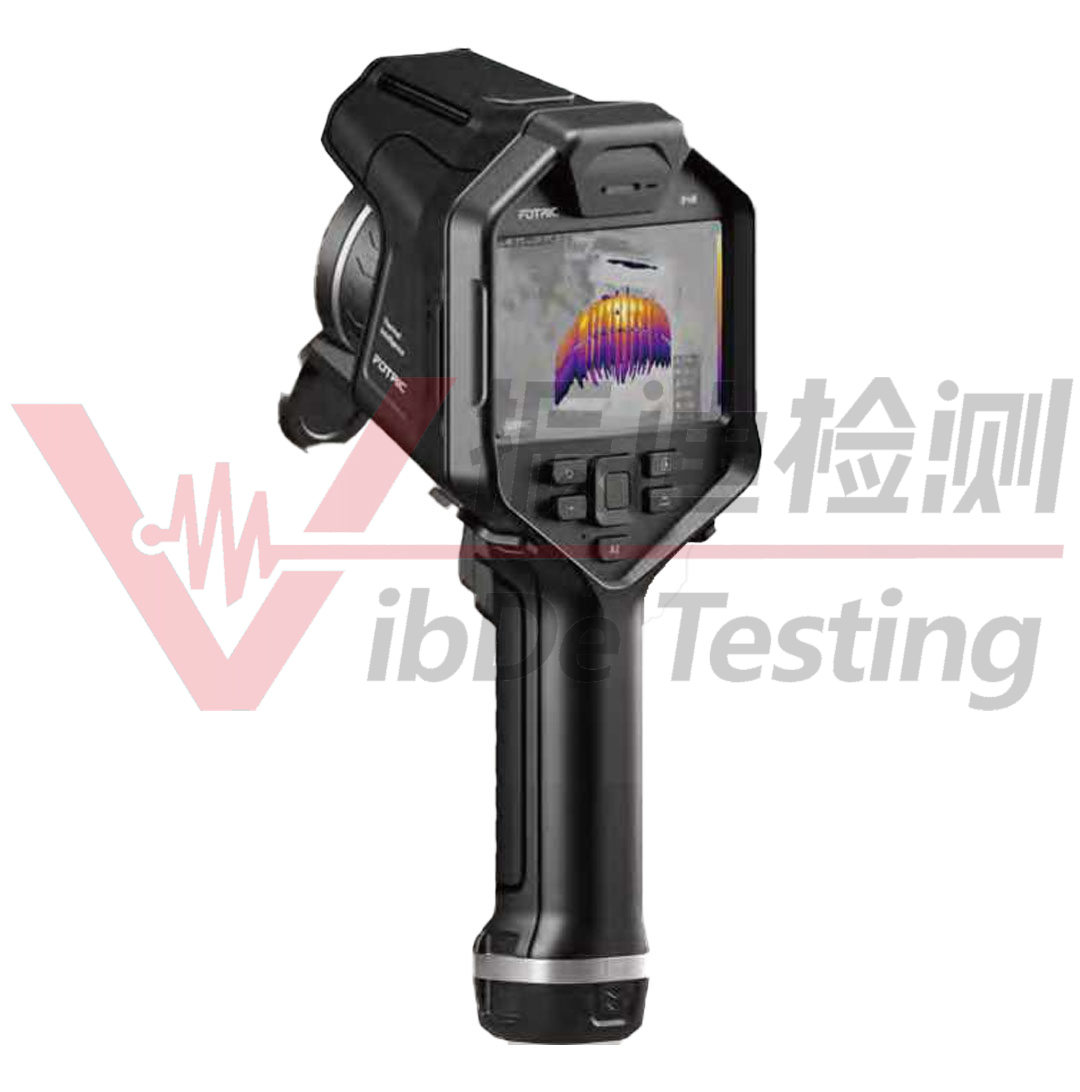

紅外熱像儀是將物體發射的不可見紅外能量轉換為可見熱像的儀器。它利用紅外探測器和光學成像物鏡接收被測物體的紅外輻射能量分布，并將其反射到紅外探測器的光敏元件上，從而獲得紅外熱像。熱圖像對應于物體表面的熱分布場，紅外熱像儀的分類紅外熱像儀是檢測物體表面不可見的紅外輻射的裝置，它反映了物體表面的紅外輻射場，即，溫度場。根據物體表面溫度場，定量測量物體某一部位的平均溫度。常用的紅外熱像儀工作在中紅外（3～5um）或遠紅外（8～14um）波段。中紅外熱像儀主要應用于冶金、化工等高溫領域以及電力系統；遠紅外（8-14um）波段主要用于工業狀態探測。
2.紅外熱像儀原理
紅外熱像儀利用紅外探測器和光學成像物鏡接收被測目標的紅外輻射能量分布圖，并將其反射到紅外探測器的光敏元件上探測器。探測器將紅外輻射能量轉換成電信號，成像器件的輸出信號可以逐個模擬被掃描物體表面溫度的空間分布。將放大、轉換或標準視頻信號傳輸?shù)斤@示屏上，得到與物體表面熱分布相對應的熱圖像。
3.紅外熱像儀原理應用
紅外熱像儀可用于非接觸、高分辨率的溫度成像，能夠生成高質量的圖像，能夠提供大量關于測量目標的信息，彌補了人類肉眼的不足。因此，它已廣泛應用于電力系統、巖土工程、汽車、冶金、石油化工、醫療等諸多行業，未來的發展前景更加廣闊。
想了解更多振動分析診斷知識，請關注江蘇振迪檢測網站！
